激光功率計
工作方式:電流測量和功率測量?jī)煞N。

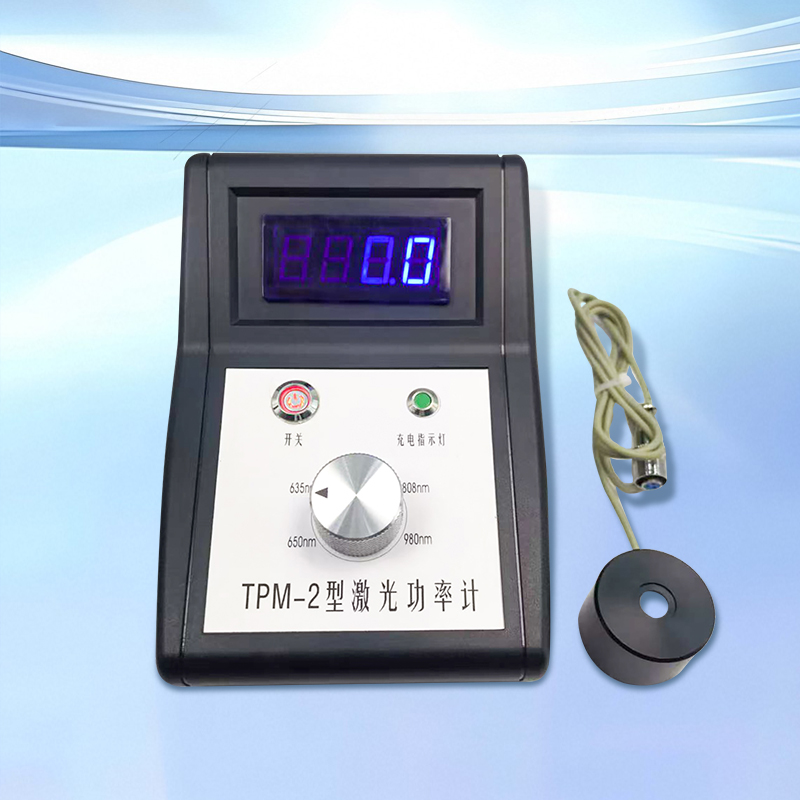

波長選擇:532nm 635nm 650nm 660nm 780nm 808nm 850nm 980nm。
功率測量范圍:0~2000mw。
電流和功率通過開關由3位半(或4位半)數字表頭顯示。
激光二極管組件供電的電壓固定為DC3V或5V,輸出電流能力為200mA。
輸入電壓及容量:220VAC±10%,容量10VA
產品介紹
產品詳情:

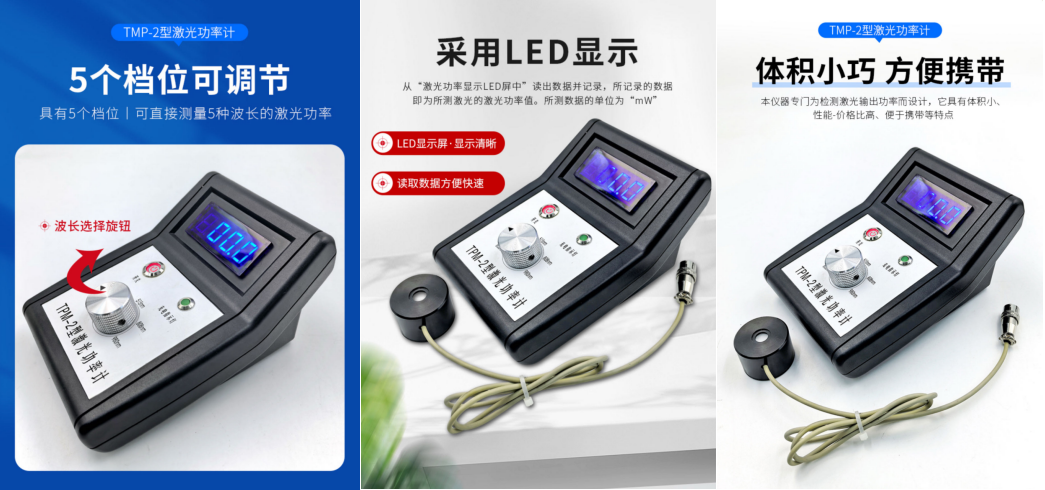

本儀器是專門為檢測激光二極管組件質量、判斷其好壞而設計的,它具有體積小、性價比高、
使用方便等特點。其波長選擇范圍:515nm~980nm等;功率測量范圍:0~2000mw。

使用方法:
1、接上輸入電源線,在盒子的背面,背面附有電源開關和保險座。
2、帶夾輸出導線,紅插頭對紅插座,黑插頭對黑插座;紅色夾子對應正極,黑色夾子對應負極,切莫混淆;
將光探測器的輸出插到儀器的"光輸入"。
3、 功率計探頭的輸入插頭2.5公頭音插插頭,直接插入功率計面板的插頭母座內,確保插頭插到根部。

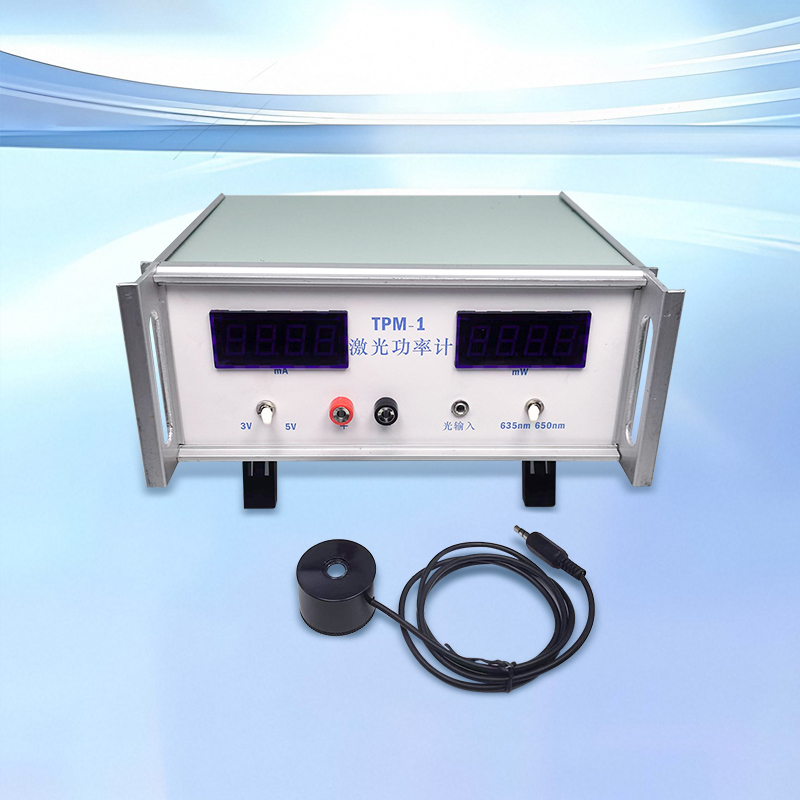

4、根據極性和連接方式接好激光二極管組件,開啟電源,即可進行測試。兩個表頭分別標有“mA”和“mW”字樣,
標有“mA”一邊表頭,顯示電流,標有“mW”一邊的表頭,顯示激光的功率。
5、測量光功率時請將激光二極管組件的輸出光對準探頭光輸入窗口,測量時移動光點,顯示的值最大時即為輸出光功率
6、測試完畢請關斷電源開關,長時間不用請將輸入電源線,激光探頭和直流帶夾輸出線拔掉。
注意事項:
◇ 輸出直流電源線插頭與插座及組件供電線即電源極性切莫裝反。
◇ 測試過程中直流輸出線切勿短路。二極管組件切勿觸及探頭以防損傷其芯片。
◇ 為防止組件在啟動過程中損壞,本電源設置了"慢啟動"功能。因此,每次都要重新開啟電源,切莫帶電接激光二極管組件。
◇ 請輕拿輕放,特別應防止探頭中的毛玻璃片及硅光電池因震動而脫落而或損壞。
◇ 如有問題請專業人員或發回供應商檢修。
