礦用本安型激光指向儀
名稱 單位 技術指標
激光有效射程 M 800米1000米1200米1500米
激光器出瞳功率 mW ≥10
光斑直徑 Mm ￠≤70(800m處)
光斑漂移量 Mm ≤10
激光束水平調節范圍 度≥ ±2.5
激光束垂直調節范圍 度> +2.5
工作方式 連續
光色選擇 紅色 或 綠色
產品介紹

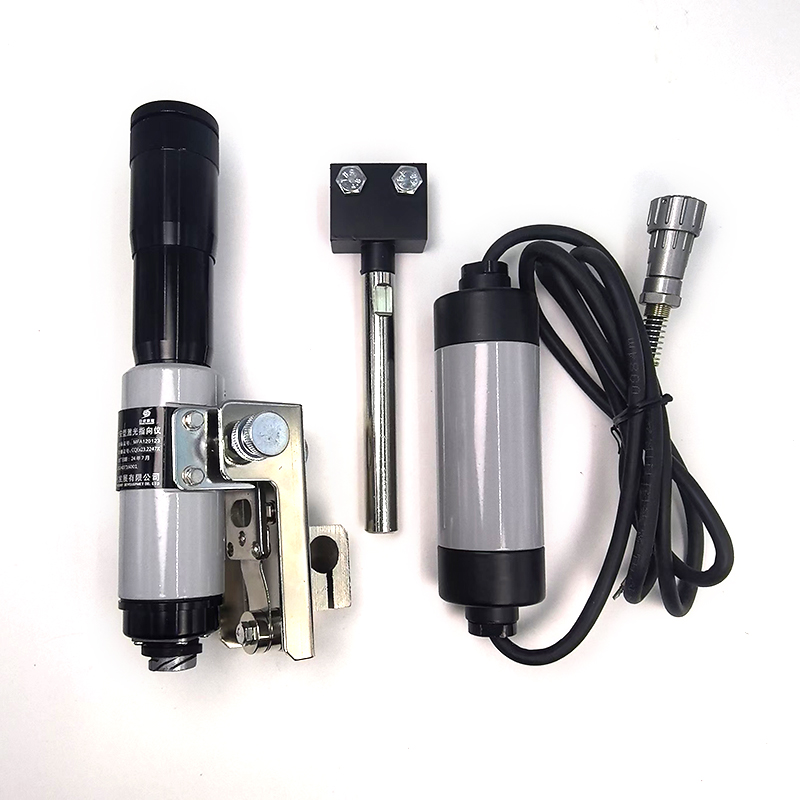

礦用本安型激光指向儀【以下簡稱指向儀)采用半導體激光器作為光源，便攜式結構，具有功耗低、光來質量好、體積小、重量輕、安裝使用簡便、性能穩定可靠等特點。本產品獨特的一體化設計，大大方便了安裝、調整?？蛇B續工作大于100h。
型號:YHJ800/YHJ1000/YH1200/YHJ1500型
1、工作原理
指向儀由直流電源驅動低功耗半導體激光器發出激光束，通用光學系統會聚，使其成為準直性良好的激光束，通過調節水平和垂直微調，起到準直指向的作用。
2、供電電源
分為兩種供電方式:
a、直流供電:電池組是由3節Ni-MH8000Ah鎳氫電池串聯后，再串接1.4Q/16W的限流電阻和雙重化過流過壓保護電路、用環氧樹脂澆封為一體裝入ABS外殼內，構成本安電池組，其本安參數為:額定輸出電壓Ue:3.6V:最高輸出電壓Uo:4.2V;最大輸出電流Lo:2.8A。
b、交流供電:是由交流電壓轉換模塊組成的穩壓電由航空插頭輸出，輸入電壓:AC36V~285V任意可選，輸出電壓:DC5V.
3、應用場景
